QUY TRÌNH THI CÔNG SƠN KẺ VẠCH GIAO THÔNG JMAX ĐẠT TCVN
Tiêu chuẩn Việt Nam áp dụng:
- QCVN 07:2022/BGTVT: Quy chuẩn kỹ thuật quốc gia về báo hiệu đường bộ
- TCVN 8863:2011: Vật liệu sơn kẻ đường nhiệt dẻo
- TCVN 8864:2011: Hạt thủy tinh phản quang dùng cho sơn kẻ đường
- 22 TCN 314-2005: Quy trình thi công và nghiệm thu sơn kẻ đường
- TCVN 7504:2005: Vật liệu dùng cho hệ thống báo hiệu đường bộ
Dụng cụ thi công:
- Thiết bị chính: Máy thi công sơn chuyên dụng, Nồi nấu sơn, Máy đánh đường làm sạch bề mặt
- Thiết bị an toàn: Biển báo giao thông, trang thiết bị bảo hộ
QUY TRÌNH THI CÔNG SƠN VẠCH KẺ ĐƯỜNG JMAX
1. Chuẩn bị bề mặt thi công
An toàn thi công: Đặt biển báo, rào chắn hai đầu đoạn thi công theo QCVN 07:2022
- Định vị và căng dây:
- Xác định tim đường, lề đường chính xác theo bản vẽ thiết kế
- Đánh dấu vị trí vạch sơn bằng dấu (+)
- Căng dây dẫn hướng với khoảng cách:
- Đường thẳng: 25-30m/dấu (theo 22 TCN 314-2005)
- Đường cong: 10-15m/dấu
Xử lý bề mặt:
- Làm sạch bằng máy đánh đường/chổi sắt đạt tiêu chuẩn
- Loại bỏ dầu mỡ, bụi bẩn, vật lạ
- Không thi công trên bề mặt ẩm ướt (<10°C)
- Xử lý lớp lót cho bề mặt bê tông cũ, asphalt bị mài bóng

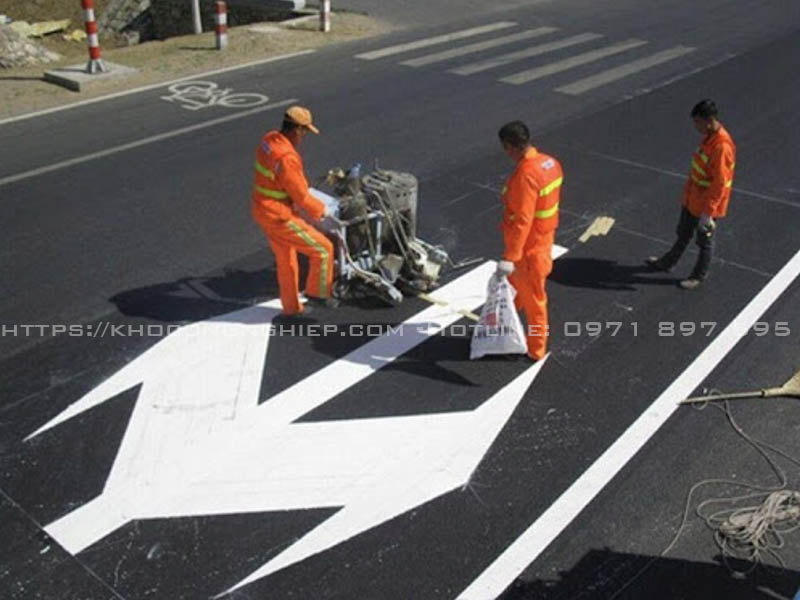

2. Các bước thi công Sơn kẻ vạch giao thông JMAX
Bước 1: Thi công lớp sơn lót
- Lăn đều sơn lót theo chiều rộng vạch kẻ
- Chờ khô tự nhiên 10-15 phút theo TCVN 8863:2011
- Đảm bảo độ bám dính tối ưu cho lớp sơn chính
Bước 2: Nấu và thi công sơn nhiệt dẻo JMAX
a. Quy trình nấu sơn theo TCVN:
- Cho sơn vào nồi từ từ, đánh đều
- Nhiệt độ yêu cầu: 180°C - 210°C (theo TCVN 8863:2011)
- Kiểm soát nhiệt độ bằng nhiệt kế ±5°C
- Thời gian sử dụng tối đa: 6 giờ
b. Thi công rải sơn:
- Nhiệt độ yêu cầu sơn khi rải: 170°C - 190°C
- Tốc độ xe thi công ổn định 3-5 km/h
- Độ dày lớp sơn theo thiết kế ban đầu của công trình (Trên cơ sở TCVN áp dụng)
- Chú ý: Chất lượng lớp sơn không để xảy ra hiện tượng phồng rộp, vón cục trên bề mặt sơn
Bước 3: Rải hạt phản quang theo TCVN 8864:2011 - Sử dụng hạt thủy tinh đạt tiêu chuẩn Việt Nam:
- Chỉ số khúc xạ: ≥1.5
- Hàm lượng chì: ≤0.1%
- Độ tròn: ≥70%
- Cỡ hạt: 150-850μm (phân loại theo TCVN)
- Mật độ rải: 350 ± 50g/m²
- Rải ngay khi sơn còn ướt (trong vòng 30 giây)
- Đảm bảo độ bám dính tối thiểu 70%
3. Kiểm tra chất lượng sau thi công
|
Độ dày sơn |
Độ bám dính |
Độ phản quang |
|
Sử dụng thước cặp đo trực tiếp: TCVN: 1.5-2.0mm Sai số: ±0.2mm Đo 3 điểm/100m đường |
Kiểm tra bằng PP búa đập: Đạt: Không bong tróc Không đạt: Bong miếng lớn >2cm |
Đo bằng thiết bị chuyên dụng QCVN 07:2022 Giá trị: 150 mcd/lx/m² Duy trì hiệu quả 12 tháng |
4. Cách tính khối lượng sơn theo mét vuông
|
Định mức theo TCVN 8863:2011: |
Yêu cầu chất lượng theo TCVN: |
|
+ Tỷ trọng: 1.9 - 2.1 kg/lít + Độ phủ lý thuyết: 3.8 - 4.2 m²/kg/mm + Độ dày thi công: 1.5 - 2.0 mm |
+ Độ nhớt sơn: 90 - 110 KU + Thời gian khô bề mặt: ≤3 phút + Thời gian khô hoàn toàn: ≤15 phút + Độ bền nhiệt: Chịu được 60°C + Độ bền lạnh: -10°C không nứt |
Bảng định mức tham khảo theo tiêu chuẩn:
Ví dụ tính toán thực tế: Dự án: Quốc lộ dài 5km, 4 vạch kẻ rộng 0.15m
+ Diện tích = 5000m x 0.15m x 4 = 3000 m²
+ Áp dụng định mức quốc lộ: 0.38 kg/m²
+ Khối lượng sơn = 3000 x 0.38 = 1140 kg
+ Hạt phản quang = 3000 x 0.325 = 975 kg
5. JMAX cam kết chất lượng theo Tiêu chuẩn Việt Nam
- Tuổi thọ tối thiểu: 24 tháng (theo TCVN)
- Độ bám dính: ≥95% (thử nghiệm kéo)
- Duy trì phản quang: ≥12 tháng (≥100 mcd/lx/m²)
- Chống chịu thời tiết: Cấp IV theo TCVN
- Màu sắc ổn định: ΔE ≤3 sau 1000 giờ UV
- Đạt chứng chỉ hợp quy QCVN 07:2022
- Có đầy đủ phiếu kiểm nghiệm từ cơ quan chức năng
Đối với sơn kẻ vạch JMAX thi công sơn trong nhà xưởng, các nguyên tắc về chuẩn bị bề mặt, kiểm tra nhiệt độ môi trường, và kiểm tra chất lượng cũng cần được áp dụng tương tự để đảm bảo chất lượng tối ưu.
