Bảng phân loại chiều cao hộp U-Boot theo nhịp sàn
Sàn rỗng U-Boot là một trong những giải pháp cấu kiện tiên tiến giúp giảm tải trọng bản sàn, tiết kiệm vật liệu, tăng độ cứng uốn và dễ dàng vượt nhịp lớn. Tuy nhiên, để thiết kế và thi công sàn U-Boot hiệu quả, việc lựa chọn chiều cao hộp phù hợp với nhịp sàn và yêu cầu chịu lực là yếu tố quyết định chất lượng và hiệu quả kinh tế của công trình.
Dưới đây là bảng phân loại chiều cao hộp nhựa U-Boot được xây dựng dựa trên kinh nghiệm thiết kế – thi công thực tế và các tài liệu kỹ thuật tham khảo từ các công ty uy tín trong lĩnh vực xây dựng:
Chiều cao U-Boot (cm) | Chiều cao sàn hoàn thiện (cm) | Nhịp sàn phù hợp (m) | Ứng dụng thực tế |
|---|---|---|---|
| H10 | 18–20 | 3.5 – 4.5 | Nhà ở dân dụng, phòng nhỏ |
| H13 | 20–22 | 4.5 – 5.0 | Nhà phố, biệt thự, căn hộ |
| H14 (Mới) | 21–23 | 5.0 – 5.5 | Biệt thự, nhà liền kề |
| H16 | 23–25 | 5.5 – 6.0 | Tòa nhà văn phòng nhỏ |
| H18 | 25–27 | 6.0 – 6.5 | Xưởng sản xuất nhẹ |
| H20 | 27–29 | 6.5 – 7.0 | Trung tâm thương mại tầng thấp |
| H22 | 29–31 | 7.0 – 7.5 | Nhà kho, sàn sản xuất |
| H24 | 31–33 | 7.5 – 8.0 | Sàn trung tâm logistics |
| H27 | 33–36 | 8.0 – 8.5 | Khách sạn, hội trường |
| H28 | 34–37 | 8.5 – 9.0+ | Sàn vượt nhịp lớn, công trình đặc biệt |
Cần lựa chọn đúng chiều cao hộp?
- Tối ưu tiết diện sàn: Giúp đảm bảo khả năng chịu uốn và kiểm soát độ võng của sàn.
- Tiết kiệm vật liệu: Sử dụng hộp đúng kích thước giúp giảm bê tông và thép không cần thiết.
- Tương thích thi công: Phù hợp với hệ thống cốp pha và thi công hiện trường, tránh lỗi kỹ thuật.
- Bảo đảm tuổi thọ công trình: Lựa chọn sai chiều cao hộp có thể gây võng sàn, nứt cấu kiện sau sử dụng.
Lựa chọn chiều cao hộp theo từng loại công trình:
- Công trình nhà dân (nhịp sàn dưới 5m): Hộp H10–H13.
- Biệt thự, văn phòng nhỏ (nhịp sàn 5–6m): Hộp H14–H16.
- Tòa nhà thương mại, xưởng nhẹ (nhịp sàn 6–7m): Hộp H18–H20.
- Công trình công nghiệp, nhà kho (nhịp sàn 7–8m): Hộp H22–H24.
- Trung tâm hội nghị, kết cấu vượt nhịp lớn (trên 8m): Hộp H27–H28.
Lưu ý khi áp dụng bảng phân loại
- Số liệu chỉ mang tính tham khảo. Cần phối hợp với đơn vị thiết kế kết cấu để đảm bảo đúng tiêu chuẩn an toàn.
- Hệ số tải trọng, chiều dài nhịp, điều kiện gối đỡ và tải trọng hoạt tải đều ảnh hưởng đến thiết kế chiều cao sàn.
- Tùy vào từng công trình, một số dự án có thể dùng hộp 2 tầng (double U-Boot) để tăng tiết diện mà không tăng tổng chiều cao công trình.

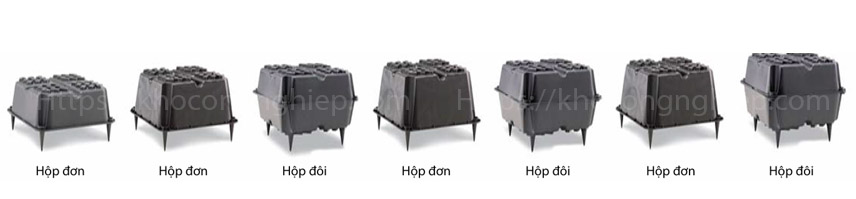

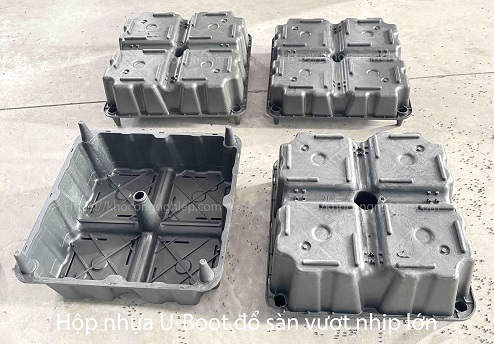

Nơi sản xuất hộp U-Boot đa dạng chiều cao
Tại Khocongnghiep.com, chúng tôi sản xuất đầy đủ các dòng hộp từ H10 đến H28:
- Hộp U-boot 52cm: https://khocongnghiep.com/san-pham/52Uboot
- Hộp U-boot 46cm: https://khocongnghiep.com/san-pham/46Uboot
- Hộp U-boot 43cm: https://khocongnghiep.com/san-pham/43Uboot
- Hộp U-boot 50cm: https://khocongnghiep.com/san-pham/50Uboot
- Hộp U-boot 48cm: https://khocongnghiep.com/san-pham/48Uboot
Chúng tôi nhận sản xuất theo bản vẽ kỹ thuật riêng của chủ đầu tư, với số lượng lớn và giá gốc tại xưởng.
