GIẢI PHÁP NHÃN IN BROTHER VÀ MAX JAPAN
Một hệ thống nhãn tủ điện chuyên nghiệp phải đáp ứng đồng thời ba yêu cầu:
- Nội dung bắt buộc theo tiêu chuẩn.
- Độ bền vượt trội trong môi trường khắc nghiệt.
- Quy trình sản xuất linh hoạt, hiệu quả.
Nhãn tủ điện đáp ứng tiêu chuẩn:
- NEC Article 110.16(A) yêu cầu các thiết bị điện như tủ phân phối (panelboard), tủ điều khiển công nghiệp, trung tâm điều khiển động cơ (MCC)... phải được dán nhãn cảnh báo nguy cơ hồ quang điện (arc flash) nếu có khả năng phải kiểm tra, bảo trì khi đang mang điện .
- NFPA 70E Section 130.5(H) quy định chi tiết về nội dung tối thiểu của nhãn cảnh báo hồ quang điện .
Nội dung bắt buộc trên nhãn tủ điện
| Thành phần | Yêu cầu cụ thể | Ghi chú |
|---|---|---|
| Điện áp danh định của hệ thống | Giá trị điện áp (V) | Bắt buộc |
| Ranh giới hồ quang điện (Arc Flash Boundary) | Khoảng cách an toàn (mm hoặc inch) | Bắt buộc |
| Ít nhất một trong các thông số sau: | Lựa chọn | |
| - Năng lượng sự cố (Incident Energy) + khoảng cách làm việc | cal/cm² + mm/in | Phương pháp phân tích |
| - Mức chịu nhiệt tối thiểu của quần áo bảo hộ | cal/cm² | Phương pháp phân tích |
| - Mức bảo vệ cá nhân (PPE) theo site-specific | Cấp độ PPE | Phương pháp phân tích |
| - Hạng mục nguy cơ hồ quang (Arc Flash PPE Category) | 1, 2, 3, 4 | Phương pháp bảng tra |
- Tất cả nhãn cảnh báo phải có độ bền phù hợp với môi trường làm việc. Nhãn viết tay không được chấp nhận.
Thông tin bổ sung theo khuyến nghị thực tế
- Cảnh báo nguy cơ điện giật (Shock Hazard): Điện áp, dòng điện ngắn mạch khả dụng
- Thiết bị bảo hộ cá nhân yêu cầu (Required PPE): Găng tay cách điện, kính chống hồ quang, mũ bảo hộ...
- Ngày thực hiện phân tích hồ quang: Để theo dõi hiệu lực của nhãn
- Nhận diện nguồn điện (Equipment Identification): Số hiệu tủ, vị trí trong hệ thống
- Biểu tượng cảnh báo tiêu chuẩn: Theo ANSI Z535.4
Tiêu chuẩn chứng nhận bắt buộc đối với vật liệu nhãn:
| UL 969 | Tiêu chuẩn về nhãn nhận dạng (Marking and Labeling Systems) | Xác nhận độ bám dính, khả năng chịu mài mòn, độ bền màu trong điều kiện môi trường xác định. Được UL công nhận là thành phần đạt chuẩn |
| RoHS | Hạn chế chất độc hại | Nhãn không chứa chì, thủy ngân, cadmium, chromium VI, PBB, PBDE |
| REACH | Đăng ký, đánh giá và cấp phép hóa chất | Đảm bảo an toàn cho người sử dụng và môi trường |
| ISO 9001 | Hệ thống quản lý chất lượng | Đảm bảo quy trình sản xuất được kiểm soát |
Các dòng máy in đáp ứng yêu cầu in nhãn cho ngành tủ bảng điện:
| STT | Tên máy in nhãn | STT | Tên máy in nhãn | STT | Tên máy in nhãn |
| 1 | PT-E560BTVP | 7 | PT-P300BT | 13 | PT-D210 |
| 2 | PT-E310BTVP | 8 | PT-P710BT | 14 | PT-E550WVP |
| 3 | PT-E110 | 9 | PT-P950NW | 15 | PT-P750W |
| 4 | PT-D610BT | 10 | PT-E110VP | 16 | PT-E300VP |
| 5 | PT-D460BT | 11 | PT-P900W | 17 | PT-E800T |
| 6 | CPM-100HG5M | 12 | LM-550A3/PC | 18 | PT-E850TKW |

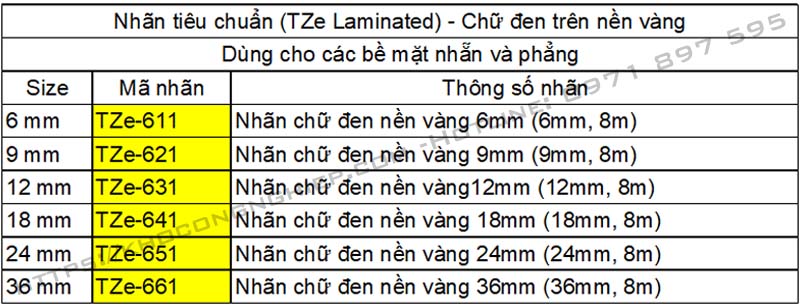

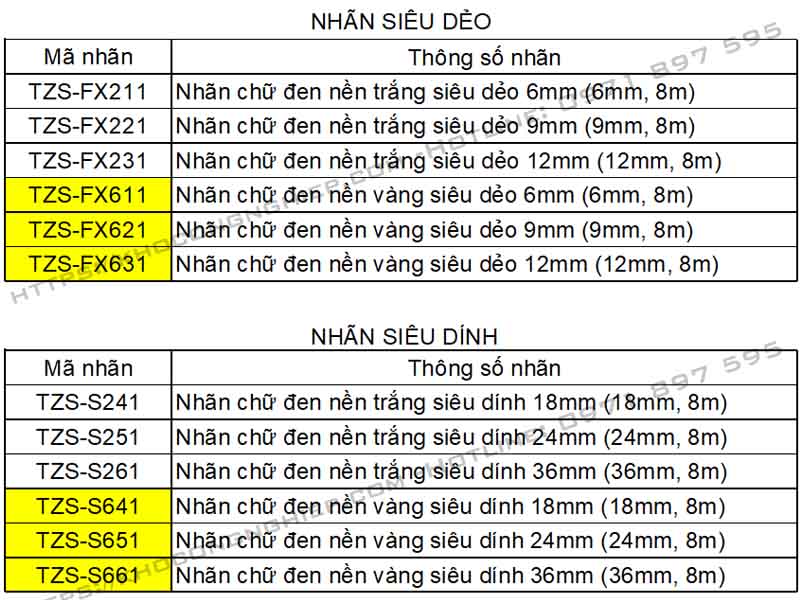

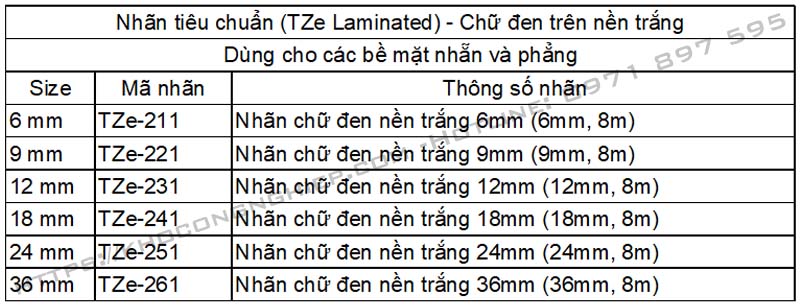

Giải pháp sử dụng nhãn cho máy Brother: TZe, HGe, TZS
- Loại nhãn: Nhãn đa lớp chuẩn
- Chiều dài: 8m
- Cấu tạo: gồm 7 lớp có màng bảo vệ
- Đặc điểm nhãn: Độ bám dính cao, Chống trầy xước, Chịu được hóa chất, Chống thấm nước, Chịu được ánh sáng (1-3 năm), Chịu được nhiệt độ (-80 độ - 200 độ C)
Giải pháp in nhãn chuyên nghiệp của hãng MAX Japan

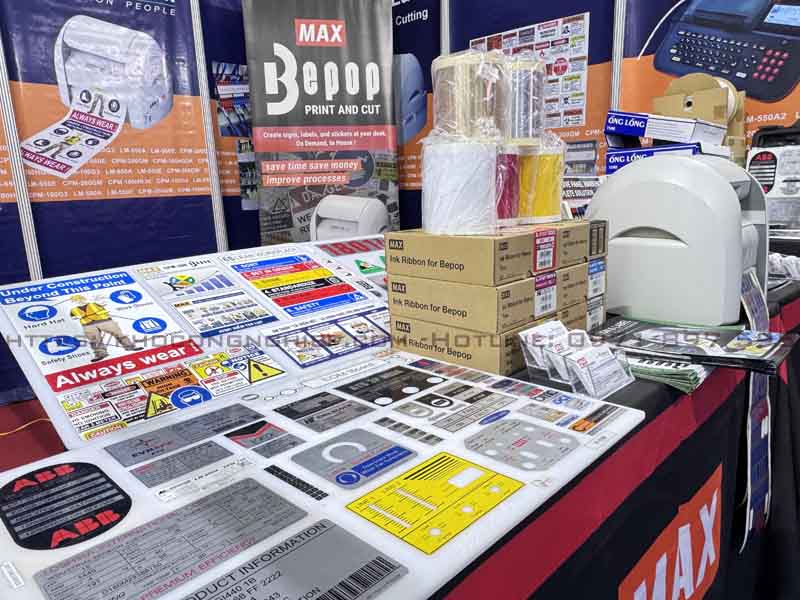

Máy in và bế cắt nhãn CPM-100HG5M:
Máy in đầu cốt LM-550A3/PC và LM-550E:
So sánh và lựa chọn giải pháp
| Tiêu chí | Brother (nhãn TZe, HGe, TZS) | MAX CPM-100HG5M |
|---|---|---|
| Đối tượng sử dụng | Kỹ thuật viên hiện trường, bảo trì | Xưởng sản xuất nhãn, văn phòng kỹ thuật |
| Khổ nhãn | 6mm, 9mm, 12mm, 18mm, 24mm, 36mm | Tối đa 100mm, Có thể cắt nhãn có khổ tùy biến theo hình dáng và kích thước linh động |
| In màu | Màu đơn sắc (chữ/nền) | Đơn sắc và Full color CMYK |
| Cắt hình dạng | Không (cắt thẳng) | Có (cắt tùy biến theo mọi hình dạng bất kỳ như thiết kế) |
| Tốc độ sản xuất | Thấp - in từng nhãn | Cao - in hàng loạt |
| Kết nối dữ liệu | Import từ Excel (một số model) | Kết nối máy tính - Database trực tiếp, mạng LAN |
| Phù hợp cho | Sửa chữa, bảo trì, phát sinh | Sản xuất hàng loạt, tiêu chuẩn hóa |
Khuyến nghị lựa chọn:
-
Chọn Brother (nhãn TZe, HGe, TZS) khi cần tính linh hoạt, dễ mang theo đến công trình, sản lượng ít, đa dạng vị trí dán (dây cáp, thiết bị).
-
Chọn MAX CPM-100HG5M khi cần sản xuất số lượng lớn nhãn có hình dạng phức tạp, in màu, yêu cầu độ chuyên nghiệp cao cho dây chuyền sản xuất tủ điện.
Yêu cầu đặc thù đối với nhãn dây cáp (Wire/Cable Marking)
Trong tủ điện, nhãn dây cáp là một phần quan trọng để đảm bảo truy xuất mạch điện. Có ba phương pháp đánh dấu dây phổ biến :
| Phương pháp | Mô tả | Ứng dụng |
|---|---|---|
| Wrap-around (quấn quanh) | Nhãn quấn vòng quanh dây, phần trong suốt bảo vệ chữ in | Cáp nguồn, cáp điều khiển 3-10mm |
| Flag (cờ) | Nhãn gấp đôi, chữ hiển thị hai mặt | Cáp nhỏ, cần đọc từ nhiều góc |
| Heat shrink (ống co nhiệt) | Ống nhựa co nhiệt, in trực tiếp lên bề mặt | Môi trường khắc nghiệt, nhiệt độ cao |
