HỆ THỐNG NHẬN DIỆN TRONG TỦ ĐIỆN, TỰ ĐỘNG HÓA VÀ CHẾ TẠO MÁY

Một tủ điện công nghiệp có thể chứa hàng trăm đến hàng nghìn điểm đấu nối. Việc đánh dấu rõ ràng giúp:

• Giảm nhầm lẫn dây điện
• Giảm lỗi đấu nối
• Tăng tốc độ kiểm tra
• Rút ngắn thời gian nghiệm thu

Sau nhiều năm vận hành, hệ thống vẫn cần được bảo trì hoặc nâng cấp. Nhãn nhận diện giúp:

• Xác định nhanh dây tín hiệu
• Xác định đúng thiết bị
• Giảm thời gian dừng máy
• Hạn chế sai sót khi thay thế linh kiện

Các doanh nghiệp hiện nay đều yêu cầu khả năng truy xuất thiết bị và tài sản. Nhãn nhận diện giúp:

• Quản lý thiết bị
• Quản lý vật tư
• Theo dõi lịch sử bảo trì
• Quản lý tài sản cố định

Đáp ứng yêu cầu hệ thống quản lý chất lượng:

• ISO 9001
• ISO 14001
• ISO 45001
• Các tiêu chuẩn nhà máy FDI
• Quy trình QA/QC

Những vị trí cần sử dụng nhãn nhận diện

Hạng mục	Mục đích
Dây điện điều khiển	Đánh số dây
Cáp mạng	Nhận diện kết nối
Cáp tín hiệu	Quản lý tín hiệu
Terminal	Đánh số đấu nối
PLC	Nhận diện I/O
HMI	Nhận diện thiết bị
MCCB / MCB	Đánh dấu chức năng
Contactor	Nhận diện mạch điều khiển
Servo Drive	Quản lý thiết bị
Biến tần	Truy xuất bảo trì
Nút nhấn	Chỉ dẫn vận hành
Tủ điện	Nhận diện cụm chức năng
Máy móc	Quản lý tài sản
Thiết bị hiện trường	Hỗ trợ bảo trì

Loại nhãn phù hợp cho từng ứng dụng của các nhà máy

Tiêu chuẩn của một nhãn nhận diện công nghiệp chất lượng

Tiêu chí	Yêu cầu
Chữ rõ nét	Có
Chống nước	Có
Chống dầu mỡ	Có
Chống hóa chất	Có
Chống tia UV	Có
Chống trầy xước	Có
Chống bong tróc	Có
Bền màu	Có
Tuổi thọ cao	Có

Màu nhãn được sử dụng nhiều nhất

Màu sắc	Tỷ lệ sử dụng	Mục đích
Đen trên nền trắng	70-80%	Nhận diện chung
Đen trên nền vàng	15-20%	Cảnh báo
Đen trên nền trong suốt	5-10%	Giữ nguyên màu thiết bị

Kích thước nhãn được sử dụng nhiều nhất

Khổ nhãn	Tỷ lệ sử dụng
12mm	~60%
9mm	~20%
18mm	~15%
24mm	~5%

• Khổ 12mm là kích thước được sử dụng nhiều nhất trong ngành: Tủ điện, Tự động hóa, Chế tạo máy.

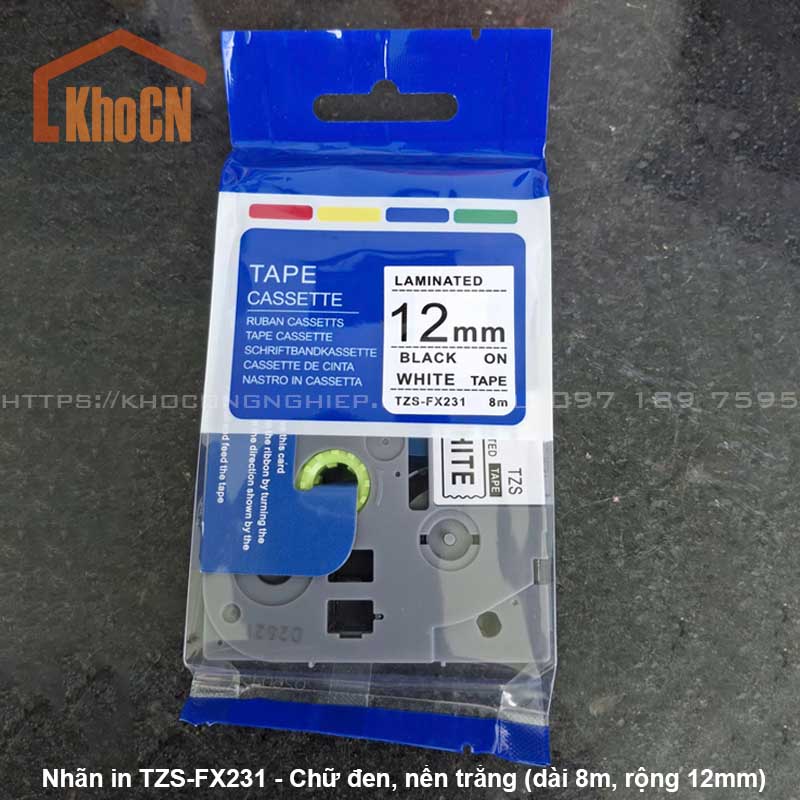

• Các mã phổ biến nhất: TZe-231, TZe-S231, TZe-FX231, TZS-FX231, TZS-FX631.

Máy in nhãn Brother phổ biến trong công nghiệp

Model	Loại máy	Ứng dụng chính
PT-P900W	Để bàn	Sản xuất hàng loạt
PT-P950NW	Để bàn	Nhà máy lớn
PT-E560BTVP	Cầm tay	Thi công hiện trường
PT-E800T	Công nghiệp	Nhãn + Ống co nhiệt
PT-E850TKW	Công nghiệp cao cấp	Sản xuất chuyên nghiệp

Bộ sản phẩm "80/20" đáp ứng nhu cầu khoảng 80-90% nhu cầu thực tế của các doanh nghiệp sản xuất tủ điện, tự động hóa và chế tạo máy

Nhóm sản phẩm	Mã khuyến nghị
Máy in sản xuất	PT-P900W
Máy in hiện trường	PT-E560BTVP
Nhãn tiêu chuẩn	TZe-231, TZS-FX231
Nhãn siêu dính	TZe-S231, TZS-FX231
Nhãn siêu dẻo	TZe-FX231, TZS-FX231
Nhãn siêu dẻo siêu dính	TZS-FX231, TZS-FX231

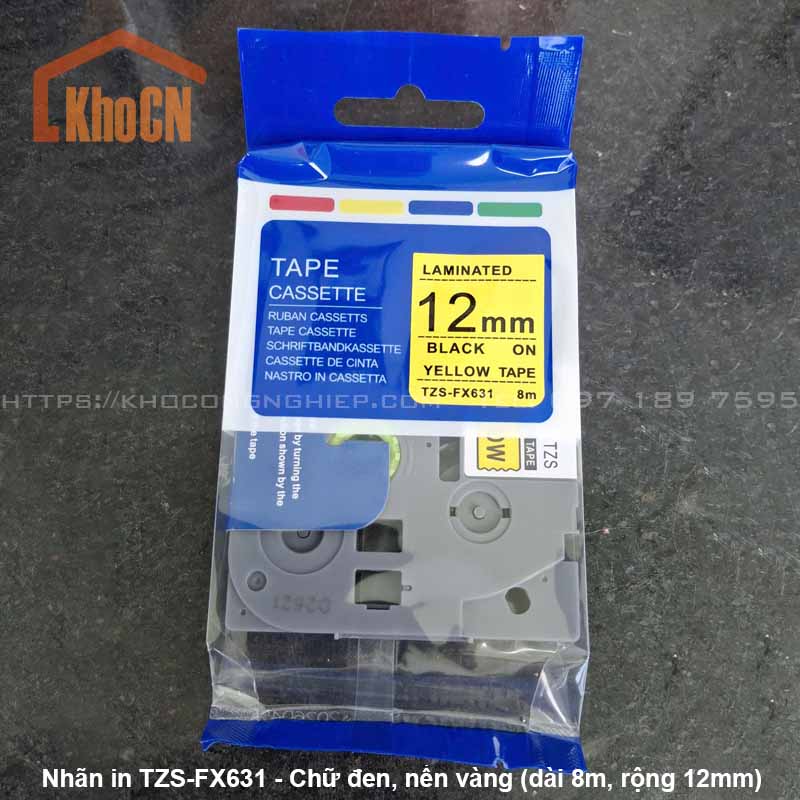

Nhãn cảnh báo	TZe-631, TZS-FX631
Nhãn cảnh báo siêu dính	TZe-S631, TZS-FX631

Bộ giải pháp trên có thể đáp ứng khoảng 80-90% nhu cầu thực tế của các doanh nghiệp sản xuất tủ điện, tự động hóa và chế tạo máy.
